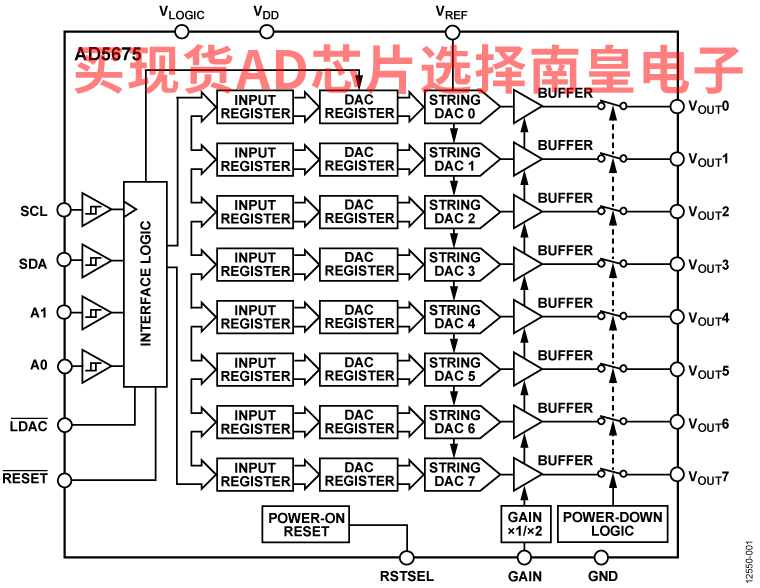

AD5675是一款低功耗、八通道、16位缓冲电压输出数模转换器(DAC)。 内置增益选择引脚，满量程输出为VREF（增益 = 1）或2 x VREF（增益 = 2）。 采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 AD5675采用20引脚TSSOP封装。 上电复位电路和RSTSEL引脚确保输出DAC上电至零电平或中量程，直到执行一次有效的写操作为止。 AD5675具有关断模式，此模式下的功耗典型值可降至1 μA。 AD5675采用多功能双线式串行接口，时钟速率高达400 kHz，包含一个为1.8 V至5 V逻辑电平准备的VLOGIC引脚。

应用

• 光收发器
• 基站功率放大器
• 过程控制（PLC输入/输出卡）
• 工业自动化
• 数据采集系统

• 高性能
• 高相对精度(INL)：16位时最大±3 LSB
• 总不可调整误差(TUE)：±0.14% FSR最大值
• 失调误差：±1.5 mV（最大值）
• 增益误差：±0.06% FSR最大值
• 宽工作范围
• 温度范围：−40°C至+125°C
• 2.7 V至5.5 V电源

• 易于实现
• 用户可选增益：1或2（GAIN引脚）
• 1.8 V逻辑兼容
• I2C兼容型串行接口
• 鲁棒的HBM（额定值为2 kV）和FICDM ESD（额定值为1.5 kV）性能
• 20引脚TSSOP封装，符合RoHS标准

AD5675ACPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：8.79（1000+个）

AD5675ACPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：8.79（1000+个）

AD5675ARUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：10.6（100-499个）；9.01（1000+个）

AD5675ARUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：10.6（100-499个）；9.01（1000+个）

AD5675BCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.91（1000+个）

AD5675BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：9.91（1000+个）

AD5675BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：11.96（100-499个）；10.16（1000+个）

AD5675BRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：11.96（100-499个）；10.16（1000+个）

EVAL-AD5675：AD5675和AD5676R评估板

EVAL-AD5675SDZ/EVAL-AD5675RSDZ评估板可帮助客户快速进行新型AD5675/ AD5675R电路原型制作，并缩短设计时间。 AD5675/AD5675R采用2.7 V至5.5 V单电源供电。 AD5675R内置一个2.5 V基准电压源，最大输出电压为2.5 V至5 V。AD5675不包含内部基准电压源。因此，ADR431可作为2.5 V片内基准电压源。 如果需要，通过EXT_REF SMB连接器可施加不同的基准电压。

ADI的AD5675/AD5675R相应数据手册上提供有关该器件的完整数据，使用评估板时，应同时参阅数据手册和本用户指南。

评估板通过SDP板与PC的USB端口连接。 软件与评估板一同提供，便于用户设置AD5675/AD5675R。

此评估板与EVAL-SDP-CB1Z Blackfin SDP控制器板(SDP-B)兼容，后者可在ADI网站上订购：www.analog.com。
