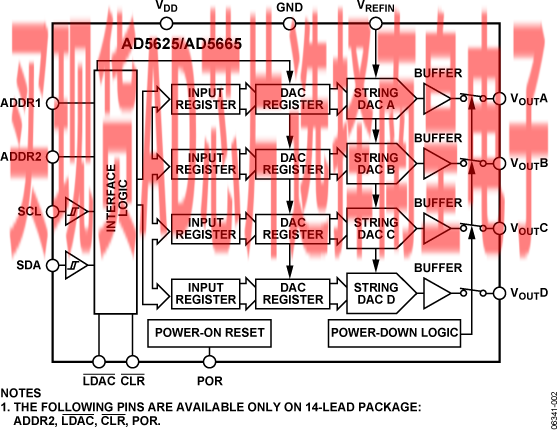

AD5625R/AD5645R/AD5665R和AD5625/AD5665均属于nanoDAC系列，分别是低功耗、四通道、12/14/16位缓冲电压输出数模转换器(DAC)，含有或不含片内基准电压源，采用2.7 V至5.5 V单电源供电，通过设计保证单调性，还有一个I2C兼容型串行接口。

AD5625R/AD5645R/AD5665R均内置一个片内基准电压源。AD56x5R的LFCSP封装产品内置一个1.25 V或2.5 V、10 ppm/°C基准电压源，满量程输出范围可达到2.5 V或5 V；AD56x5R的TSSOP封装产品内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压源。内部基准电压源通过软件写入启用。AD5625/AD5665需利用外部基准电压来设置DAC的输出范围。

该器件内置一个上电复位电路，确保DAC输出上电至0 V (POR = GND)或中间电平(POR = VDD)并保持该电平，直到执行一次有效的写操作为止。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD56x5R/AD56x5采用双线式I2C兼容型串行接口，能够以标准(100 kHz)、快速(400 kHz)及高速(3.4 MHz)三种模式工作。

应用

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器

• 低功耗，最小的引脚兼容、四通道nanoDAC
• AD5625R/AD5645R/AD5665R
  12/14/16位nanoDAC
  2.5 V、5 ppm/°C片内基准电压源，采用TSSOP封装
  2.5 V、10 ppm/°C片内基准电压源，采用LFCSP封装
  1.25 V、10 ppm/°C片内基准电压源，采用LFCSP封装
• AD5625/AD5665
  12/16位nanoDAC
  仅外部基准电压源

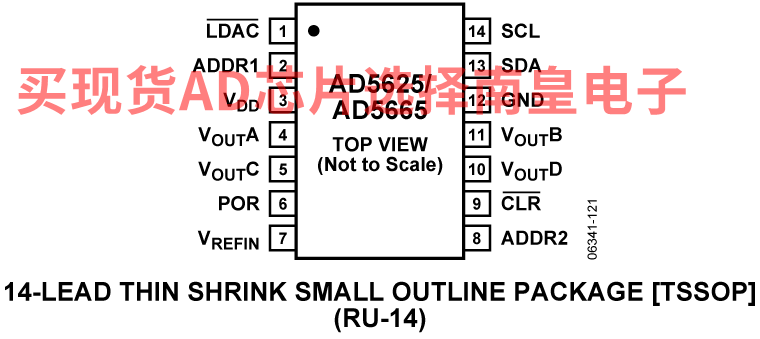

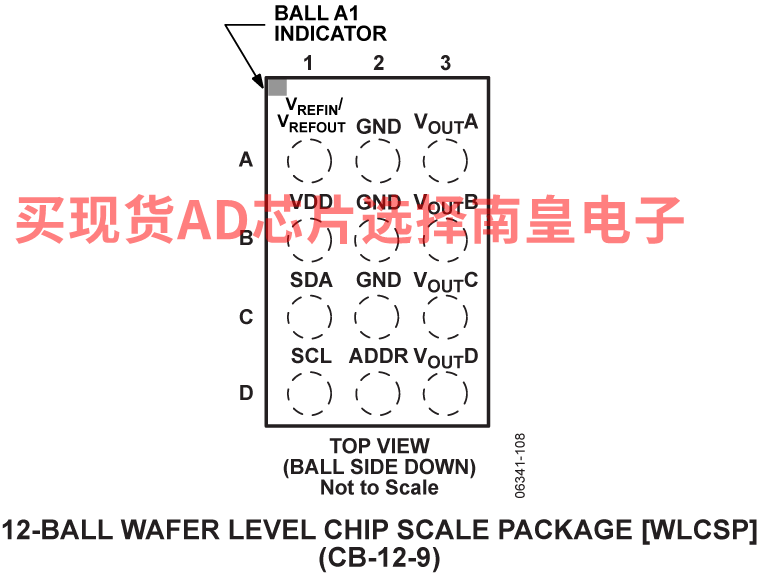

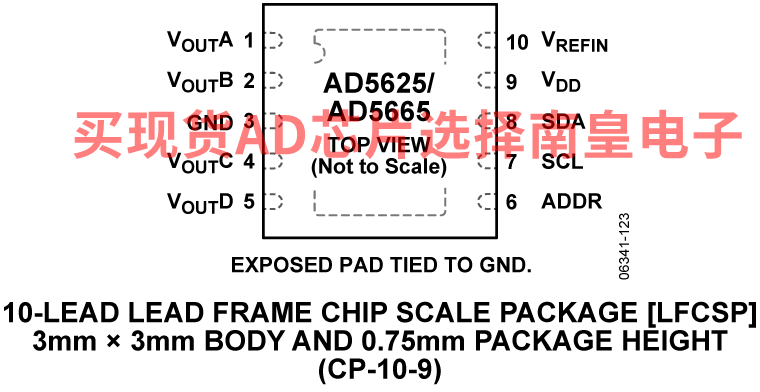

• 3 mm × 3 mm、10引脚LFCSP封装、14引脚TSSOP封装、以及1.665 mm × 2.245 mm、12引脚WLCSP封装
• 电源电压：2.7 V至5.5 V

• 通过设计保证单调性
• 上电复位至零电平或中间电平
• 各通道独立关断
• 硬件LDAC 和 CLR功能
• I2C兼容串行接口，支持标准(100 kHz)、快速(400 kHz)和高速(3.4 MHz)模式

AD5665BCPZ-REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：8.95（1000+个）

AD5665BRUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：10.53（100-499个）；8.95（1000+个）

AD5665BRUZ-REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：10.53（100-499个）；8.95（1000+个）

EVAL-AD5665R：用于1.25 V和2.5 V的AD5665R评估板

AD5665R评估板包含USB连接和软件，可通过PC控制AD5665R。
