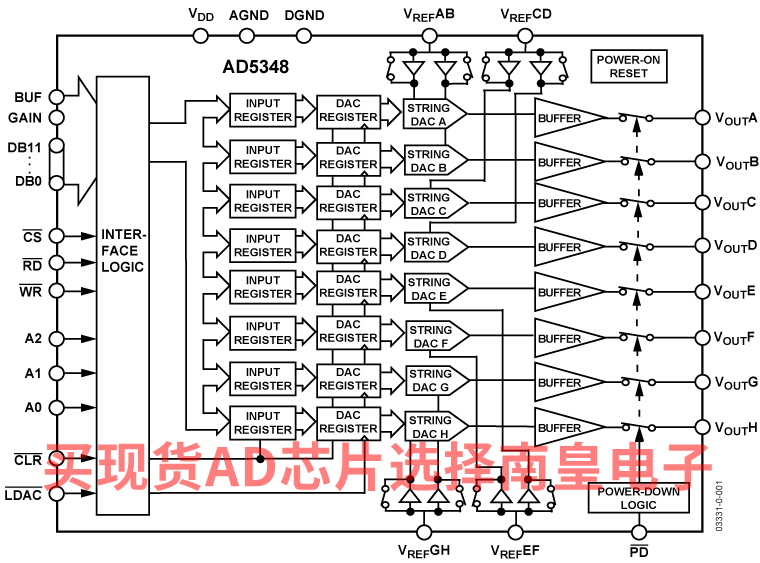

AD5346/AD5347/AD5348分别是八通道8/10/12位DAC，采用2.5 V至5.5 V电源供电。这些器件均集成一个片内输出缓冲，可将输出同时驱动至两个供电轨，而且还允许选择缓冲或无缓冲基准电压输入。

AD5346/AD5347/AD5348均具有一个并行接口。由CS选择器件，数据则在WR的上升沿载入输入寄存器。回读特性使内部DAC寄存器能够通过数字端口进行回读。

通过这些器件上的GAIN引脚，可将输出范围设置为0 V至VREF 或0 V至2 × VREF。

这些DAC的输入数据要经过双缓冲，因而利用LDAC引脚可以同时更新系统中的多个DAC。

此外还提供一个异步CLR输入引脚，可以将输入寄存器和DAC寄存器的内容全部复位至零。这些器件还内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件写入有效数据为止。三款器件均为引脚兼容，用户可以根据具体应用选择适当的分辨率，而不必重新设计电路板。

应用

• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 光纤网络
• 自动测试设备
• 移动通信
• 可编程衰减器
• 工业过程控制

• 低功耗工作： 1.4 mA（最大值，3.6 V时）
• 掉电模式功耗：120 nA (3 V)，400 nA (5 V)
• 通过设计对所有代码保证单调性
• 轨到轨输出范围： 0 V至VREF 或0 V至2 × VREF
• 上电复位至0 V
• 通过LDAC引脚同时更新DAC输出

• 异步CLR设置
• 回读
• 缓冲/无缓冲基准电压输入
• 写入（WR）时间：20 ns

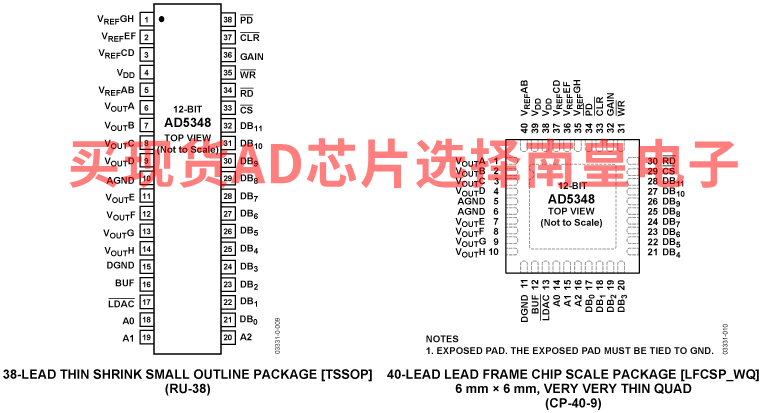

• 38引脚TSSOP/6 mm × 6 mm 40引脚LFCSP封装
• 温度范围： -40℃至+105℃

AD5348BCPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：13.99（100-499个）；11.33（1000+个）

AD5348BRUZ，封装：38-Lead TSSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：13.93（100-499个）；11.29（1000+个）
