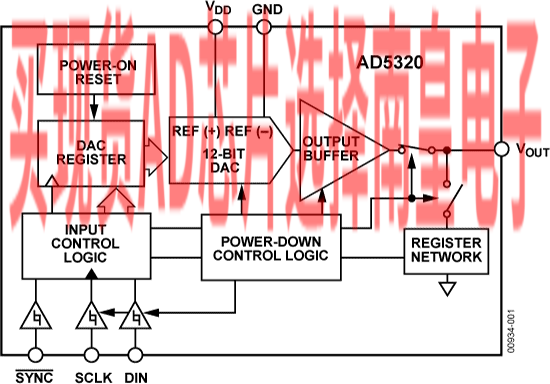

AD5320是一款单通道、12位缓冲电压输出DAC，采用+2.7 V至+5.5 V单电源供电，3 V时功耗为115 A。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。AD5320采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

• 微功耗：140 µA (5 V)，115 µA (3 V)
• 关断模式的功耗：200 nA (5 V)，50 nA (3 V)
• 通过设计保证单调性
• 上电复位至0 V
• 三种关断功能

• SYNC(低电平有效)中断设置
• 低功耗，SPI、QSPI、MICROWIRE、DSP兼容三线式串行接口
• 采用轨到轨方式工作的输出缓冲放大器
• 温度范围：-40°C至105°C
• 三种关断功能

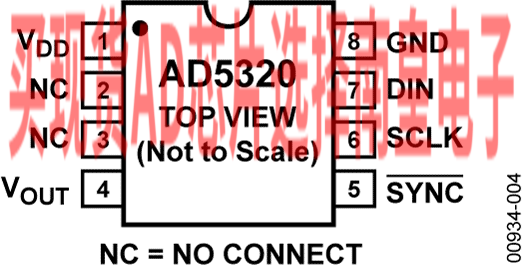

AD5320BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：3.91（100-499个）；3.2（1000+个）

AD5320BRMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.91（100-499个）；3.2（1000+个）

AD5320BRMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.91（100-499个）；3.2（1000+个）

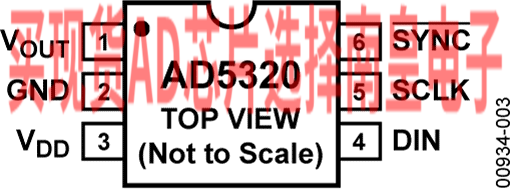

AD5320BRTZ-500RL7，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：3.2（1000+个）

AD5320BRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.2（1000+个）

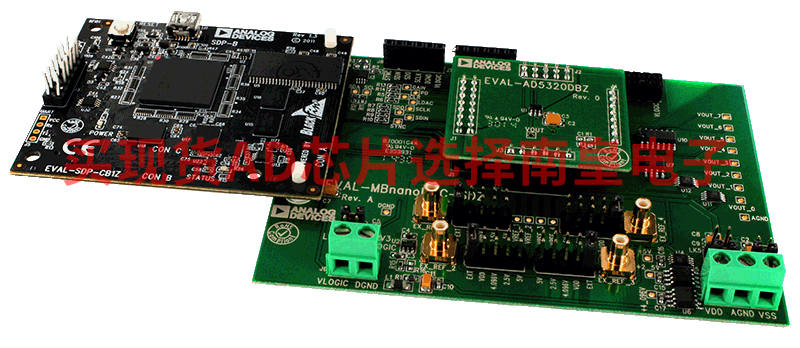

EVAL-AD5320：AD5320DBZ评估板

AD5320评估板设计可帮助用户快速进行新型AD5320电路原型制作，并缩短设计时间。AD5320采用2.7 V至5.5 V单电源供电。

有关完整数据，请参见AD5320数据手册，使用该评估板时必须同时使用用户指南UG-971与数据手册。

评估板通过SDP-B板与PC的USB端口连接。软件现已提供下载，便于用户编程设置AD5320。
