LTC6400CUD-20#TRPBF（报价、图片、封装、技术参数及文档）

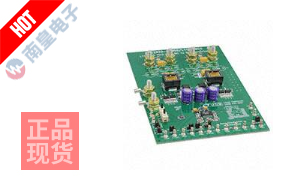

产品参考图片

LTC6400CUD-20#TRPBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 线性 > 放大器 > 特殊用途放大器，封装:16-QFN（3x3）
技术参数：IC ADC DRIVER 16QFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LTC6400CUD-20#TRPBF 技术参数详情：

LTC6400CUD-20#TRPBF是一款由亚德诺半导体（ADI）设计生产的高性能、全差分ADC（模数转换器）驱动器放大器。该器件采用先进的硅工艺和电路设计，其核心架构围绕一个低噪声、高带宽的全差分放大器构建，内部集成了精准的反馈网络和共模电平设置电路，能够直接驱动高速、高精度ADC的差分输入，同时有效抑制偶次谐波和共模噪声，从而显著提升整个信号链的信噪比（SNR）和无杂散动态范围（SFDR）。

该芯片的功能特点十分突出，其增益固定为20dB（10V/V），简化了外部电路设计并确保了增益精度与稳定性。在-3dB带宽高达1.4GHz的条件下，其输出噪声密度低至2.3nV/√Hz，实现了带宽与噪声性能的优异平衡，这对于捕获和处理高频微弱信号至关重要。此外，它具备出色的线性度，在70MHz频率下，二次和三次谐波失真（HD2/HD3）分别优于-90dBc和-86dBc，确保了信号的高保真度。其快速建立时间和高压摆率特性，使其能够精确跟踪快速变化的输入信号，满足高速数据采集系统的时序要求。

在接口与参数方面，该器件采用表面贴装型的16引脚QFN封装，尺寸紧凑，热性能优良，适合高密度PCB布局。其工作电压范围灵活，支持单电源（3V至3.6V）或双电源（±1.5V至±1.8V）供电，功耗典型值为95mA，在性能与能效间取得了良好折衷。输入和输出均为全差分接口，内置的共模反馈环路能稳定地将输出共模电压设置在预设值，通常与下游ADC的输入要求匹配，极大简化了电平移位设计。用户可以通过专业的ADI代理商获取完整的数据手册、评估板和技术支持，以进行深入的电路验证和系统集成。

基于其卓越的性能指标，LTC6400CUD-20#TRPBF非常适合应用于对信号完整性和动态范围有严苛要求的领域。典型应用场景包括通信基础设施中的中频（IF）采样接收链、高性能测试与测量仪器（如频谱分析仪和数字化仪）、医疗成像设备（如超声前端）以及军用雷达和电子战系统中的高速数据采集通道。在这些系统中，它作为ADC的前端“桥梁”，能够将传感器或混频器输出的差分信号进行放大、缓冲和优化，最终释放出ADC的全部性能潜力。
