LTC4364IMS-1#PBF（报价、图片、封装、技术参数及文档）

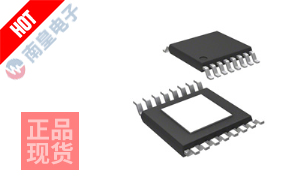

产品参考图片

LTC4364IMS-1#PBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：电路保护 > 浪涌抑制 IC，封装:16-MSOP
技术参数：IC SURGE STOPPER W/DIODE 16MSOP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LTC4364IMS-1#PBF 技术参数详情：

LTC4364IMS-1#PBF是一款由亚德诺半导体（ADI）设计的高性能过压和欠压保护控制器，采用紧凑的16引脚MSOP封装。该器件采用精密的外部N沟道MOSFET作为开关元件，构建了一个坚固的电源路径保护前端。其核心架构基于一个快速响应的比较器网络，能够持续监测输入电压，并与用户通过外部电阻网络设定的过压（OV）和欠压（UV）阈值进行实时比对。一旦检测到电压异常，内部控制逻辑将在微秒级时间内做出反应，迅速关断外部MOSFET，从而将敏感的后级电路与故障电源隔离开来，有效防止因电源瞬态、反接或错误插入造成的损坏。

该芯片的功能特点突出其高精度与快速响应能力。其过压和欠压阈值可通过外部电阻在宽范围内精确设定，提供了极大的设计灵活性。它集成了一个可调节的过流保护功能，通过检测外部MOSFET的压降来实现，为系统提供了全面的故障防护。此外，器件内部集成了一个低损耗的理想二极管控制器，当输入电压恢复正常后，能够实现平滑、无振铃的电源切换，避免了输出电压的骤降或毛刺。其工作温度范围覆盖工业级标准，并且符合汽车级应用要求，确保了在恶劣环境下的可靠性。对于需要可靠电源保护方案的工程师，通过专业的ADI代理商获取此型号，可以获得完整的技术支持和供应链保障。

在接口与参数方面，LTC4364IMS-1#PBF设计简洁高效。它主要依靠SENSE引脚监测输入电压，通过GATE引脚驱动外部N-MOSFET。其箝位电压为可调式，允许用户根据后端电路的最大耐受电压进行定制。器件采用表面贴装型（SMT）的16-TFSOP封装，节省了宝贵的PCB空间。关键电气参数，如静态工作电流、比较器响应时间以及MOSFET驱动能力，均经过优化，旨在实现低功耗、高可靠性的保护方案。其“-1”后缀版本提供了特定的工厂预设迟滞电压，简化了设计并确保了保护动作的确定性。

得益于其坚固的保护特性和汽车级认证，LTC4364IMS-1#PBF非常适合应用于对电源鲁棒性要求极高的场景。它广泛应用于汽车电子系统，如信息娱乐系统、车身控制模块和传感器接口，以应对汽车环境中严苛的负载突降和冷启动脉冲。在工业自动化领域，它保护PLC模块、现场总线设备和数据采集系统免受电源线浪涌和瞬态的影响。此外，在通信基础设施、便携式医疗设备以及使用长电缆或连接器的任何系统中，该芯片都能作为一道可靠的防线，确保核心电路的稳定运行，显著提升终端产品的耐用性和市场竞争力。
