LTC4215CUFD-2#TRPBF（报价、图片、封装、技术参数及文档）

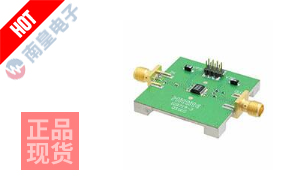

产品参考图片

LTC4215CUFD-2#TRPBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 电源管理（PMIC） > 热插拔控制器，封装:24-QFN（4x5）
技术参数：IC HOT SWAP CTRLR GP 24QFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LTC4215CUFD-2#TRPBF 技术参数详情：

LTC4215CUFD-2#TRPBF是一款由Analog Devices（ADI）设计的高集成度、单通道热插拔控制器，采用紧凑的24引脚QFN封装。该器件旨在为2.9V至15V的通用电源总线提供安全、可靠的板卡带电插入与移除管理。其核心架构围绕一个精密模拟前端和数字控制逻辑构建，通过外部N沟道MOSFET作为通路开关，实现对负载电流、电压的实时监控与保护。芯片内部集成了关键的比较器、定时器和状态机，配合外部可编程元件，能够精确设定故障阈值与响应时序，确保系统在异常条件下迅速动作，防止因浪涌电流、电压瞬变或短路故障对背板电源和插入板卡造成损害。

该控制器的功能特点突出其灵活性与智能化。通过IC数字接口，系统可以对芯片进行全面的配置与状态读取，包括设置电流限值、故障超时时间以及过压（OVP）和欠压锁定（UVLO）阈值。其可编程特性涵盖了自动重试、限流、故障超时和闭锁故障等多种工作模式，用户可以根据具体应用需求选择最合适的保护策略。例如，在限流模式下，控制器会持续监测外部MOSFET的压降（通过SENSE引脚），一旦超过设定值便调节栅极驱动以限制电流；若故障持续超过预设的超时时间，则可根据配置进入闭锁关断或自动重试周期，极大地增强了系统的鲁棒性和可维护性。

在接口与关键参数方面，LTC4215CUFD-2#TRPBF设计简洁高效。其供电电压范围宽达2.9V至15V，静态工作电流典型值为3mA，适用于从低电压数字逻辑到中等电压模拟电路的各种背板环境。工作温度范围为0°C至70°C，满足商业级应用要求。芯片本身不集成功率开关，这提供了设计灵活性，允许工程师根据具体的电流和散热要求选择最合适的外部MOSFET。其表面贴装的24-WFQFN封装优化了热性能和PCB空间利用率。对于需要稳定供货和技术支持的客户，可以通过授权的ADI代理获取该器件及相关设计资源。

基于其通用性和强大的保护功能，LTC4215CUFD-2#TRPBF非常适合应用于需要高可用性和可靠性的场景。典型应用包括通信基础设施中的线路卡、网络交换机和路由器，服务器和存储系统中的冗余电源与硬盘背板，工业自动化控制模块，以及测试测量设备的模块化插槽。在这些系统中，它确保了在不停机的情况下安全地更换或升级板卡，避免了因热插拔操作引起的系统宕机或硬件损坏，是构建现代高可靠性电子系统的关键电源管理组件之一。
