LTC3887EUJ#TRPBF（报价、图片、封装、技术参数及文档）

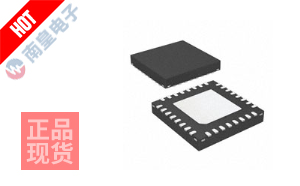

产品参考图片

LTC3887EUJ#TRPBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器，封装:40-QFN（6x6）
技术参数：IC REG CTRLR BUCK PMBUS 40QFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LTC3887EUJ#TRPBF 技术参数详情：

LTC3887EUJ#TRPBF 是一款来自亚德诺半导体（ADI）的高性能、双输出、多相降压开关控制器，采用紧凑的40引脚QFN封装。该器件基于ADI成熟的PolyPhase架构，专为需要高功率密度、精确数字管理和高可靠性的复杂电源系统而设计。其核心架构集成了两个独立的同步降压控制器，能够驱动外部N沟道MOSFET功率级，并通过先进的平均电流模式控制算法，实现优异的瞬态响应和环路稳定性。该控制器支持多相并联工作，允许用户将多个LTC3887器件交错并联，以平滑输入和输出电流纹波，从而显著降低对输入电容和输出电容的要求，并提升整体效率。

该芯片的功能特点突出体现在其全面的数字可编程性与监控能力上。它内置了完整的PMBus兼容型数字接口（基于IC物理层），允许用户通过该接口对输出电压、电流限制、开关频率（可在250kHz至1MHz范围内编程）、相位数以及多个保护阈值进行精确的实时配置和监控。其同步整流功能与可编程的时钟同步能力，使其能轻松融入系统时钟架构，避免开关噪声干扰敏感电路。此外，器件提供了丰富的控制特性，包括使能控制、频率控制和相位控制，为电源系统设计提供了极大的灵活性。

在接口与关键参数方面，LTC3887EUJ#TRPBF 具有宽范围的工作输入电压（4.5V至24V），可适应多种中间总线电压。其双输出配置，每个输出对应一个控制通道，支持正输出电压的生成。器件的工作结温范围宽达-40°C至125°C，确保了其在严苛工业环境下的稳定运行。其表面贴装型封装和卷带包装也适合自动化大批量生产。对于需要获取样片或进行批量采购的设计师，可以通过授权的ADI代理商渠道获得完整的技术支持与供应链服务。

在应用场景上，这款控制器是高要求计算、通信基础设施和工业自动化系统的理想选择。它特别适用于为FPGA、ASIC、微处理器和高端存储系统提供核心电压（如VDD_CORE），这些应用通常需要动态电压调节、精确的负载线校准、多相扩展以满足大电流需求，以及通过PMBus实现系统级电源管理和故障记录。其强大的数字接口也使其成为符合现代数据中心和网络设备智能电源管理（IPM）标准的优选方案，能够实现远程配置、监控和诊断，提升系统可靠性与可维护性。
