LTC2924CGN#PBF（报价、图片、封装、技术参数及文档）

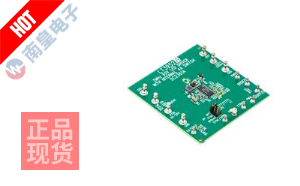

产品参考图片

LTC2924CGN#PBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器，封装:16-SSOP
技术参数：IC POWER SUPPLY SEQUENCER 16SSOP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LTC2924CGN#PBF 技术参数详情：

作为一款专为复杂多电源系统设计的电源时序控制器，LTC2924CGN#PBF的核心架构围绕一个可编程的时序引擎构建，该引擎通过内部精密定时器和逻辑控制电路，实现对多达四个独立电源轨的上电与断电顺序的精确管理。其设计理念在于确保系统中各功能模块的供电按照预定的、安全的顺序进行，从而避免因电源竞争或浪涌电流导致的闩锁、过应力或逻辑混乱，这对于FPGA、ASIC、微处理器及多板卡系统等高可靠性应用至关重要。

该器件提供了高度灵活且可配置的时序控制功能。用户可以通过外部电阻网络轻松设置每个电源通道的开启延迟时间（T_ON）和关闭延迟时间（T_OFF），时序范围从毫秒级到秒级可调，满足了不同负载特性对电源斜坡率的要求。其内置的电源良好（Power Good）监控功能，能够持续监测每个受控电源轨的电压，一旦检测到任何轨的电压超出预设的阈值窗口，控制器将按照预设的安全序列执行关断操作，防止故障扩散。此外，其紧凑的16引脚SSOP封装和3V至6V的单电源供电设计，使其易于集成到空间受限的系统中。

在接口与关键参数方面，LTC2924CGN#PBF工作于3V至6V的宽电源电压范围，典型供电电流仅为1.5mA，功耗极低。它提供四个独立的栅极驱动输出（GATE1至GATE4），用于控制外部N沟道MOSFET的栅极，从而实现对主电源路径的通断控制。每个通道都配有对应的电源监测输入（SENSE1至SENSE4）和可调延时设置引脚。其工作温度范围为0°C至70°C，采用表面贴装型16-SSOP封装，适合自动化生产。对于需要可靠供应链支持的客户，可以通过专业的ADI芯片代理获取该产品及其技术支持。

该芯片典型的应用场景包括电信基础设施设备、网络路由器与交换机、工业自动化控制系统、测试与测量仪器以及高端计算服务器。在这些系统中，多个核心芯片（如CPU、DDR存储器、FPGA、模拟前端）通常需要遵循严格的上电/下电顺序，LTC2924CGN#PBF通过提供一种可靠、简洁的集成化解决方案，有效取代了由分立逻辑和定时器构成的复杂电路，显著提升了系统设计的可靠性、可维护性并减少了板级空间占用。
