LT4363IMS-1#PBF（报价、图片、封装、技术参数及文档）

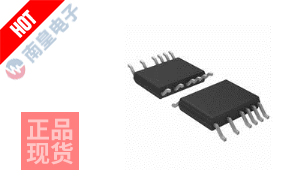

产品参考图片

LT4363IMS-1#PBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：电路保护 > 浪涌抑制 IC，封装:12-MSOP
技术参数：IC SURGE STOPPER HV 12-MSOP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LT4363IMS-1#PBF 技术参数详情：

LT4363IMS-1#PBF是一款由亚德诺半导体（ADI）设计的高压浪涌抑制器，采用12引脚MSOP封装，专为在严苛电气环境中保护下游敏感电子设备而构建。其核心架构基于一个精密的高压监控前端和一个驱动外部N沟道MOSFET的栅极驱动器，通过外部开关技术实现对主电源路径的主动控制。这种设计允许器件承受远高于其自身工作电压的输入瞬态，并将输出电压箝位在一个安全的、用户可设定的水平，从而在发生电压浪涌、甩负载或电源反接时，为后续电路提供可靠的保护屏障。

该器件具备一系列强大的保护功能。其可调输出电压箝位功能允许用户通过外部电阻网络将箝位电压设置在最高27V，为不同工作电压的系统提供了设计灵活性。除了过压保护，它还能监测输入电压的欠压状态，并在电压过低时切断电源路径，防止系统在不稳定电压下工作。此外，器件内部集成了一个可调的超时定时器，用于实现故障后的自动重试或锁断操作，增强了系统在持续故障条件下的鲁棒性。其快速响应特性确保在瞬态事件发生的微秒级时间内做出反应，有效抑制尖峰电压。

在接口与参数方面，LT4363IMS-1#PBF设计简洁，主要依靠少数关键引脚实现功能配置。除了用于设置箝位电压（OV）和欠压阈值（UV）的电阻编程引脚，它还提供了故障指示输出（FLT）和定时器电容设置（TIMER）引脚。其工作温度范围满足汽车级应用的要求，采用表面贴装型封装，便于集成到高密度的电路板设计中。对于需要可靠供应链支持的客户，可以通过授权的ADI代理获取原厂正品和技术支持。

该芯片典型的应用场景包括汽车电子系统，如信息娱乐系统、车身控制模块和传感器接口，这些系统经常面临来自电池线的负载突降和冷启动脉冲等浪涌威胁。此外，它也广泛应用于工业控制、通信基站以及任何由长电缆供电或连接不稳定电源的电子设备中，作为前端保护电路，显著提升整个系统的可靠性和耐用性，降低因电源异常导致的现场故障率。
