HMC951ALP4E（报价、图片、封装、技术参数及文档）

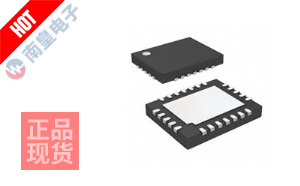

产品参考图片

HMC951ALP4E

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：射频和无线 > 射频混频器，封装:24-LFCSP-VQ（4x4）
技术参数：DOWN-CONVERTER
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

HMC951ALP4E 技术参数详情：

HMC951ALP4E是一款由Analog Devices（ADI）设计生产的高性能、宽带双通道降频变频器（Down-Converter），属于其先进的射频混频器产品系列。该芯片采用高度集成的单片微波集成电路（MMIC）架构，内部集成了两个独立且性能一致的混频器核心、本振（LO）放大与分配网络以及中频（IF）输出放大器。这种紧凑的架构设计不仅确保了卓越的通道间匹配度和隔离度，还显著减少了外部元件数量，为系统设计工程师提供了高度简化且可靠的射频前端解决方案。

在功能特性方面，该器件覆盖5.6GHz至8.6GHz的宽射频（RF）输入频率范围，支持宽带操作，适用于多种频段的应用。其核心优势在于极低的噪声系数，典型值仅为2dB，这使其在接收链路中能有效保持信号的信噪比，提升系统灵敏度。作为降频变频器，它将输入的射频信号与本振信号进行混频，输出较低频率的中频信号，便于后续的信号处理与分析。芯片内部集成的LO缓冲放大器增强了驱动能力，并改善了LO至RF端口的隔离性能。

该芯片采用表面贴装型的24引脚VFQFN（超薄型四方扁平无引线）封装，尺寸紧凑，适合高密度PCB布局。其供电要求为单5V电源，典型工作电流为155mA，功耗控制得当。接口方面，除了射频（RF）、本振（LO）和中频（IF）端口外，还提供了必要的偏置和控制引脚，便于集成。其出色的性能参数，包括宽频带、低噪声和高集成度，共同构成了其在苛刻射频环境下的核心竞争力。对于需要可靠供应链和技术支持的客户，可以通过正规的ADI中国代理获取该产品及相关设计资源。

基于其优异的性能，HMC951ALP4E非常适合应用于对信号完整性和系统噪声有严格要求的领域。典型应用场景包括点对点及点对多点微波通信射频单元、卫星通信终端、军用电子战（EW）和电子情报（ELINT）系统中的宽带接收机、测试与测量设备（如频谱分析仪）的前端下变频模块，以及各类雷达系统的接收通道。其双通道设计也使其能够用于需要相位一致性或分集接收的MIMO（多输入多输出）系统架构中。
