HMC942LP4E（报价、图片、封装、技术参数及文档）

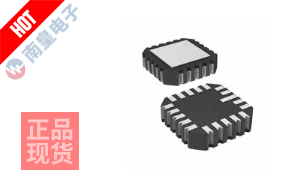

产品参考图片

HMC942LP4E

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：射频和无线 > RF 其它 IC 和模块，封装:24-QFN（4x4）
技术参数：IC MULTIPLIER X2 ACTIVE 24-QFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

HMC942LP4E 技术参数详情：

HMC942LP4E是亚德诺半导体（Analog Devices）推出的一款高性能有源倍频器芯片，采用先进的GaAs HBT工艺制造，封装于紧凑的24引脚QFN（4mm x 4mm）表面贴装型封装内。该器件设计用于在25 GHz至31 GHz的毫米波频段内，将输入射频信号的频率精确地倍增为两倍输出，其核心架构集成了宽带匹配网络、高效增益放大级以及优化的输出缓冲器，确保了在整个工作频带内具备出色的线性度和稳定的增益性能。

该芯片的一个显著功能特点是其有源倍频设计，相较于无源倍频方案，能够提供正的转换增益，从而有效补偿链路中的损耗，简化系统设计。它支持宽范围的输入功率，并内置了输入/输出匹配电路，极大减少了外部元件需求，有利于实现小型化的射频前端模块。其工作频率覆盖K波段至Ka波段的关键部分，射频类型标注为“通用”，意味着其适用于多种调制格式和信号类型的频率变换场景，展现了良好的设计灵活性。

在接口与关键参数方面，HMC942LP4E作为表面贴装器件，便于自动化生产。其典型性能包括优异的谐波抑制能力和较低的附加相位噪声，这对于维持通信系统或测试设备的信号纯度至关重要。稳定的电源电压要求以及可控的功耗，使其易于集成到复杂的多芯片模块或射频板卡中。对于需要可靠供应链和技术支持的客户，可以通过授权的ADI代理获取该器件，确保产品的正宗来源和完整的应用支持。

该芯片典型的应用场景包括点对点无线通信回传链路、微波无线电、VSAT卫星通信系统、以及高端测试测量仪器中的本地振荡器（LO）链生成。在雷达系统和电子战设备中，它可用于生成所需的高频本振信号或进行频率扩展。其高频率、小尺寸和高集成度的特性，使其成为追求高性能、高密度设计的毫米波系统工程师的理想选择，能够有效应对现代无线基础设施和国防电子领域对频率合成提出的挑战。
