HMC421QS16E（报价、图片、封装、技术参数及文档）

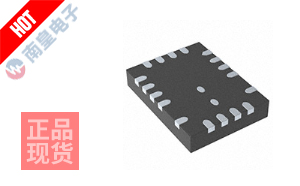

产品参考图片

HMC421QS16E

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：射频和无线 > 射频混频器，封装:16-QSOP
技术参数：IC MIXER LO/IF AMP 16SSOP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

HMC421QS16E 技术参数详情：

HMC421QS16E是一款由Analog Devices（亚德诺半导体）设计生产的单片微波集成电路（MMIC），采用16引脚SSOP封装，专为高性能射频下变频应用而优化。该芯片集成了一个单平衡混频器核心与一个集成式中频（IF）放大器，构成一个完整的降频变频器模块。其架构设计旨在实现从射频（RF）到中频的高效、线性信号转换，内部集成的LO缓冲放大器简化了本振（LO）驱动要求，而IF放大器则提供了固定的增益，有效提升了系统的整体信号链性能。

该器件在1.4GHz至2.3GHz的宽频带范围内表现出色，典型转换增益为9dB，这显著降低了系统对后续中频放大级增益的要求。其噪声系数为11dB，结合良好的线性度，确保了在接收链路中对微弱信号的高保真度处理能力。芯片采用单电源供电，工作电压范围在4.5V至5.5V之间，典型供电电流为84mA，功耗与性能达到了良好的平衡。其表面贴装型（SMT）的16-SSOP封装符合现代自动化生产要求，便于集成到紧凑的射频模块或电路板设计中。

在接口与参数方面，HMC421QS16E的射频（RF）和本振（LO）端口内部已匹配至50欧姆，极大简化了外部匹配电路设计。其设计侧重于手机通信基础设施，如WCDMA、CDMA和GSM基站中的接收机单元，适用于需要将高频信号下变频至中频进行处理的各种场景。对于需要获取此型号技术资料或库存支持的工程师，可以通过正规的ADI代理进行咨询。值得注意的是，该产品目前已处于停产状态，在新项目选型时需评估替代方案或库存可用性，但其设计理念和性能参数仍为同类射频集成方案提供了重要参考。
