HMC377QS16GE（报价、图片、封装、技术参数及文档）

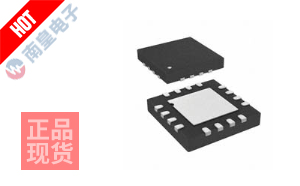

产品参考图片

HMC377QS16GE

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：射频和无线 > 射频混频器，封装:16-QSOP-EP
技术参数：IC DOWNCONVERTER HI-IP3 16-QSOP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

HMC377QS16GE 技术参数详情：

HMC377QS16GE是亚德诺半导体（Analog Devices）推出的一款高性能射频下变频器（Downconverter），采用单片微波集成电路（MMIC）工艺制造，集成于紧凑的16引脚QSOP封装内。该芯片内部集成了本振（LO）驱动放大器、射频（RF）放大器以及一个双平衡混频器核心，这种高度集成的架构旨在简化外部电路设计，减少外围元件数量，同时确保在800MHz至1GHz频段内实现稳定可靠的信号转换。其设计重点在于优化线性度与转换增益，以满足对动态范围有严苛要求的通信系统应用。

该器件的一个突出特性是其高输入三阶截取点（IP3）性能，这使其在存在强干扰信号的复杂电磁环境中，能够有效抑制互调失真，保持对微弱目标信号的高保真度接收。同时，它提供约14dB的典型转换增益，有助于提升接收链路的整体信噪比。其噪声系数为11dB，在同类集成下变频器中处于均衡水平，兼顾了增益与噪声性能。芯片采用单电源供电，工作电压范围宽至4.5V至5.5V，典型工作电流为135mA，便于融入标准的5V系统电源架构。其表面贴装型封装符合现代自动化生产要求，用户可通过ADI中国代理获取完整的技术支持与供应链服务。

在接口与参数方面，HMC377QS16GE设计有明确的射频输入（RFIN）、本振输入（LOIN）和中频输出（IFOUT）端口。其工作频率覆盖800MHz到1GHz，适用于许多标准的无线通信频段。良好的端口匹配特性减少了对外部匹配网络的依赖。尽管该产品目前已处于停产状态，但其成熟的设计和经过验证的性能指标，使其在特定存量系统维护或对成本及供货周期有特殊考量的设计中，仍具备参考价值。工程师在选用时需综合考虑其生命周期状态与替代方案。

该芯片典型的应用场景包括基站接收机前端、中继器、点对点无线通信链路以及测试测量设备中的下变频模块。在这些系统中，其高线性度和适中的增益能够有效处理可能遭遇的带内或邻道干扰，确保接收通道的纯净度。它特别适合用于对线性度要求高于对噪声系数要求的场合，例如在接收信号强度较高或干扰较多的城市蜂窝网络环境。其集成化设计也有助于实现接收通道的小型化与高可靠性。
