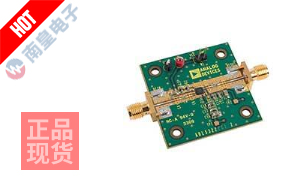

产品参考图片

HMC311LP3E

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：射频和无线 > 射频放大器，封装:16-QFN（3x3）
技术参数：IC RF AMP GPS 0HZ-6GHZ 16QFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

HMC311LP3E 技术参数详情：

HMC311LP3E是一款由Analog Devices（ADI）设计生产的通用型射频放大器芯片，采用先进的GaAs pHEMT工艺制造，封装于紧凑的16引脚、3x3mm QFN（VFQFN）表面贴装型外壳中。该芯片的核心架构旨在提供从直流到6GHz的极宽频率覆盖，其内部集成了高性能的晶体管放大级与优化的匹配网络，确保了在整个工作频段内信号的稳定放大与传输。这种设计使得该器件无需外部直流阻断电容即可工作，简化了电路板布局和物料清单，同时其内部集成的有源偏置电路提供了良好的温度稳定性，保证了在各种环境条件下性能参数的一致性。

该放大器在5V单电源供电、消耗74mA典型电流的条件下，能够提供高达14dB的线性增益，其1dB压缩点（P1dB）输出功率为13dBm。值得注意的是，其噪声系数在典型工作条件下仅为4.5dB，这一特性使其在接收链路前端应用中能够有效降低系统整体噪声，提升灵敏度。宽频带、中等增益与低噪声的平衡是其主要功能特点。此外，芯片具有良好的输入输出回波损耗，有助于简化系统级联设计，减少对外部匹配元件的依赖，从而加速产品开发周期并提高设计可靠性。工程师可以通过ADI授权代理获取完整的设计支持、评估板和技术文档。

在接口与参数方面，HMC311LP3E采用标准的表面贴装工艺，便于自动化生产。其工作电压范围为4.5V至5.5V，兼容常见的逻辑电源。射频输入输出端口均为50欧姆匹配，支持直流耦合，极大地方便了从基带至射频的宽带应用。其静态工作点由内部电路稳定设置，用户无需配置复杂的外部偏置网络。该器件在-40°C至+85°C的工业级温度范围内均能保证性能指标的实现，满足严苛环境的应用需求。

得益于其从直流到6GHz的覆盖范围，HMC311LP3E非常适合多种无线通信与测试测量应用场景。它常被用作蜂窝通信基础设施（如2G至5G频段）、无线局域网（WLAN）、卫星通信终端以及通用测试设备中的驱动放大器或增益模块。在电缆调制解调器终端系统（CMTS）、微波点对点回程链路以及软件定义无线电（SDR）平台中，它也能作为关键的信号调理单元，提供必要的增益并维持系统链路的线性度与噪声性能。
