EVAL-AD5252SDZ（报价、图片、封装、技术参数及文档）

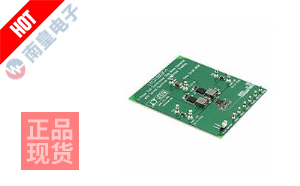

产品参考图片

EVAL-AD5252SDZ

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：开发板，套件，编程器 > 评估板 > 评估和演示板及套件，封装:
技术参数：EVAL BOARD FOR AD5252
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

EVAL-AD5252SDZ 技术参数详情：

EVAL-AD5252SDZ是亚德诺半导体（ADI）推出的一款针对AD5252数字电位器IC的专用评估板。该板卡旨在为工程师提供一个完整、便捷的硬件平台，用于快速评估和原型开发AD5252的功能与性能，从而加速其在最终系统中的集成与应用验证过程。

该评估板的核心围绕ADI的AD5252双通道、256位数字电位器构建。AD5252采用非易失性存储器技术，能够在上电时自动恢复用户预设的电阻值，这一特性对于需要保持特定配置或状态的应用至关重要。其内部架构基于精密电阻阵列和电子开关网络，通过IC兼容的数字接口接收控制指令，实现对电阻值的精确、可重复的数字调节。板载设计充分考虑了信号完整性与电源去耦，提供了干净的模拟信号路径，确保评估结果能够真实反映芯片在实际工作环境中的性能。

在功能上，EVAL-AD5252SDZ板卡完整展现了AD5252作为2通道、256位置数字电位器的核心能力。每个通道均可独立编程，提供从零标度到满标度的256个线性调节步进，分辨率优于0.4%。板卡通过标准接口（如IC）与主控制器连接，方便用户通过配套软件或自行编写的代码进行读写操作，测试其电阻设定、存储与回读功能。对于需要可靠技术支持和现货供应的用户，可以通过正规的ADI代理获取此评估板及相关芯片。

评估板提供了清晰的测试点和连接器，允许用户轻松访问AD5252的所有关键引脚，包括两个电位器通道的终端（A、B、W）、电源（VDD、VSS）、数字接口（SDA、SCL）及地址选择引脚。这便于工程师测量其关键参数，如电阻容差、温度系数、带宽以及数字接口的时序特性。其设计支持广泛的电源电压范围，兼容典型的单电源或双电源供电系统，增强了评估的灵活性。

该板卡典型应用于需要精密电阻调节或模拟信号微调的各类场景，例如工业过程控制中的增益校准、测试与测量设备的偏移调整、音频设备中的音量控制，以及通信系统中滤波器参数的动态配置。通过使用EVAL-AD5252SDZ，开发人员能够在实际电路环境中验证数字电位器替代机械电位器的可行性，评估其可靠性、精度和长期稳定性，从而为最终产品设计提供坚实的数据支撑和方案验证。
