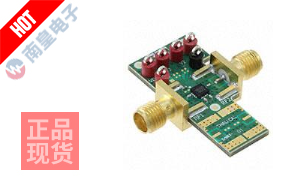

EV1HMC540SLP3是亚德诺半导体（Analog Devices）推出的一款针对HMC540SLP3E宽带数字衰减器的专用评估板。该评估板隶属于ADI的射频评估与开发套件系列，旨在为工程师提供一个完整、便捷的硬件平台，以快速验证和评估HMC540SLP3E衰减器的核心性能，并加速其在射频系统中的集成与应用开发流程。

该评估板的核心设计紧密围绕HMC540SLP3E芯片展开，后者是一款高性能的6位数字衰减器。评估板通过精心的布局布线，完整保留了芯片的射频信号路径与数字控制接口，确保了在100MHz至8GHz的宽频带范围内，用户能够准确测量到芯片本身的性能指标，如插入损耗、衰减精度、切换速度以及线性度等。板载的电路设计最大限度地减少了评估板自身引入的寄生效应，使测量结果能够真实反映芯片特性。

在功能实现上，EV1HMC540SLP3评估板提供了完备的接口与测试点。其射频输入/输出端通常采用标准SMA连接器，便于与矢量网络分析仪等测试设备直接连接。数字控制部分则提供了直观的接口，支持通过手动跳线或外部控制器来设置6位控制字，从而精确选择0dB至31.5dB范围内、以0.5dB为步进的衰减状态。这种设计使得衰减状态的切换与性能验证变得极为简便。对于需要批量采购或技术支持的客户，可以通过ADI授权代理获取该评估板及相关芯片，确保产品来源的正规性与技术支持的可靠性。

从关键参数来看，该评估板所承载的芯片在100MHz至8GHz的频段内工作，覆盖了甚高频（VHF）至C波段的广泛应用范围。其衰减精度高、切换速度快，并且在整个频带和温度范围内都具有良好的衰减平坦度与相位一致性。评估板本身作为“有源”状态的开发工具，其价值在于将芯片的裸数据手册参数转化为可实测、可感知的工程性能，帮助设计者评估其在具体链路中的实际表现。

因此，EV1HMC540SLP3评估板典型的应用场景包括点对点无线电、卫星通信、测试测量仪器以及军用电子系统中的增益控制与电平调节环节。工程师利用此板可以高效完成原型验证、性能对比和系统兼容性测试，显著缩短从芯片选型到最终产品实现的开发周期，是射频前端设计过程中一款高效实用的工具。

• 型号:EV1HMC540SLP3
• 品牌:Analog Devices Inc. (ADI,亚德诺半导体)
• 封装:
• 类目:开发板，套件，编程器 > 评估板 > 射频评估和开发套件，板
• 描述:EVAL BOARD FOR HMC540
• 系列:-
• 包装:盒
• 产品状态:在售
• 类型:衰减器
• 频率:100MHz ~ 8GHz
• 内含物:板
• 天线类型:-
• 使用的 IC/零件:HMC540SLP3E
• EV1HMC540SLP3优势代理货源，国内领先的AD芯片采购服务平台。

EV1HMC540SLP3是亚德诺半导体（ADI）为HMC540SLP3E宽带数字衰减器设计的专用评估板。该板属于射频评估与开发套件系列，核心功能是为工程师提供一个即用型硬件平台，以便在真实条件下全面评估配套衰减器芯片的性能。

该评估板支持芯片的完整工作频段（100MHz至8GHz），并提供了标准化的射频接口（SMA）与数字控制接口，便于用户快速测量其衰减范围（0-31.5dB）、步进精度（0.5dB）、切换速度及线性度等关键指标。其设计最大限度地减少了板级引入的误差，确保评估结果准确反映芯片本身特性。

作为一款“有源”状态的开发工具，EV1HMC540SLP3能够显著加速在通信基础设施、测试设备及军用射频系统中进行增益控制与信号调理应用的开发流程，是进行原型验证和性能测试的理想选择。
