DC987B-F（报价、图片、封装、技术参数及文档）

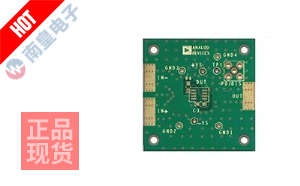

产品参考图片

DC987B-F

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：开发板，套件，编程器 > 评估板 > 运算放大器评估板，封装:
技术参数：EVAL BOARD FOR LTC6401-14
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

DC987B-F 技术参数详情：

作为一款基于LTC6401-14核心芯片设计的评估板，DC987B-F为工程师提供了一个高性能、全差分运算放大器的完整评估与原型开发平台。该板卡采用完全填充的设计，用户开箱即可进行功能验证与性能测试，极大地加速了从设计到原型验证的流程。

其核心架构围绕一颗单通道、全差分放大器构建，能够在高达3GHz的射频与高速信号处理场景中保持卓越的线性度与保真度。该放大器具备3600V/s的极高压摆率与2GHz的-3dB带宽，确保了在处理快速变化的大信号时，输出能够精准跟随输入，有效避免了信号失真，这对于高速数据转换器（ADC/DAC）的驱动、射频中频放大等应用至关重要。其供电设计灵活，支持2.85V至3.5V的单电源或±1.425V至±1.75V的双电源工作模式，主IC静态电流约为45mA，在提供强大驱动能力（输出电流达10mA）的同时，兼顾了功耗的合理性。

在接口与参数方面，该评估板已将LTC6401-14芯片的所有关键引脚引出至标准连接器，方便用户接入测试设备或目标系统。其性能参数直接映射了核心芯片的顶尖水准，2GHz的带宽与3600V/s的压摆率组合，使其在同类差分放大器中脱颖而出，特别适合处理基带或中频的宽带模拟信号。对于需要可靠供应链与技术支持的设计团队，通过专业的ADI芯片代理进行采购，是获取正品器件与相关设计资源的高效途径。

该板卡的典型应用场景广泛覆盖了需要超高速度与精度的领域。它非常适合用作高速模数转换器（ADC）的前端驱动放大器，优化ADC的输入信号完整性；在通信系统中，可用于中频信号链的放大与调理；此外，在测试测量设备、雷达系统以及宽带数据采集系统中，它也能作为关键模拟信号调理模块，发挥其带宽和压摆率的优势，确保系统整体性能达到设计预期。
