DC2519A（报价、图片、封装、技术参数及文档）

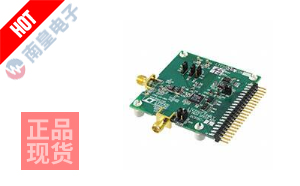

产品参考图片

DC2519A

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板，封装:
技术参数：EVAL BOARD FOR LTC3777
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

DC2519A 技术参数详情：

DC2519A是一款基于LTC3777控制器构建的评估板，专为展示和评估高性能、宽输入电压范围的降压-升压（Buck-Boost）DC/DC电源解决方案而设计。该评估板的核心架构围绕LTC3777控制器展开，该控制器采用恒定频率、电流模式架构，能够无缝地在降压、升压以及降压-升压模式之间切换，确保在整个输入电压范围内都能提供稳定的输出电压。其设计重点在于实现高效率和高功率密度，这对于现代工业和汽车电子应用至关重要。

该板卡的功能特点突出体现在其宽泛的适应性上。其输入电压范围覆盖16V至120V，使其能够直接兼容多种工业总线电压、汽车电池系统（包括启停工况）以及电信设备电源。在如此宽的输入范围内，它能够稳定输出高达48V的电压和10A的电流，展现了强大的功率处理能力。其非隔离式设计在保证高效率的同时，简化了系统结构，降低了整体成本和体积。开关频率设定在200kHz，这是一个在效率、元件尺寸和电磁干扰（EMI）之间取得良好平衡的典型值，便于工程师进行优化和滤波设计。

在接口与关键参数方面，DC2519A评估板提供了完整的测试点和标准连接器，方便用户快速连接电源、负载和测量仪器，进行性能验证。其完全填充的板型意味着所有关键元器件均已安装到位，用户开箱即可上电评估。该方案支持高达480W的输出功率，其稳压器拓扑的灵活性使得它能够应对输入电压可能高于、低于或等于输出电压的各种复杂场景，这是传统单一拓扑转换器难以实现的。对于需要稳定、可靠电源方案的设计师而言，通过专业的ADI代理获取此评估板和技术支持，可以加速产品开发进程。

该评估板典型的应用场景非常广泛。在工业自动化领域，它适用于为PLC、电机驱动器、机器人控制器等设备供电，这些设备常常需要从24V、48V或更高电压的不稳定母线中获取稳定电源。在汽车电子中，它能有效处理12V或24V电池系统在冷启动、负载突降等极端情况下的电压波动，为信息娱乐系统、高级驾驶辅助系统（ADAS）模块提供恒定电压。此外，在通信基础设施、可再生能源系统以及测试测量设备中，对于需要宽输入范围、高效率和高可靠性的DC/DC电源转换需求，DC2519A所演示的技术方案提供了一个极具参考价值的起点和验证平台。
