ADSP-BF516KBCZ-4（报价、图片、封装、技术参数及文档）

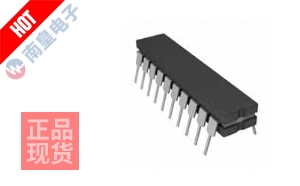

产品参考图片

ADSP-BF516KBCZ-4

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 嵌入式 > DSP（数字信号处理器），封装:168-CSPBGA（12x12）
技术参数：IC DSP 16/32B 400MHZ 168CSBGA
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

ADSP-BF516KBCZ-4 技术参数详情：

ADSP-BF516KBCZ-4是亚德诺半导体（Analog Devices）Blackfin系列中的一款高性能、低功耗定点数字信号处理器。该处理器采用独特的MSA（微信号架构）核心，将16位乘法累加（MAC）的DSP处理能力与32位RISC微控制器的编程灵活性高效融合，实现了信号处理与控制任务在单一内核上的无缝协同。其内核工作频率高达400MHz，能够为复杂的实时算法提供充足的运算带宽，同时其动态电源管理技术允许内核电压和频率根据处理负载进行调节，在保证性能的同时实现了优异的能效比。

该器件集成了丰富的片上资源与高速接口，以满足嵌入式系统对连接性和数据处理的需求。其片上存储器系统包括64KB的L1指令SRAM、64KB的L1数据SRAM以及4KB的暂存RAM，为关键代码和数据提供了快速访问通道。外部存储器控制器支持SDRAM、SRAM、Flash和ROM等多种类型，方便系统扩展。在连接性方面，它提供了全面的外设集合，包括一个支持10/100 Mbps的以太网MAC控制器，可用于网络通信；两个高速同步串行端口（SPORTs）用于音频或数据流传输；一个并行外设接口（PPI），支持ITU-R 656视频数据格式，便于连接视频编码器或解码器；以及多个标准串行通信接口，如UART、SPI和IC，用于连接传感器、存储器和用户界面等外围设备。

该芯片设计支持多电压域，其内核电压为1.30V，I/O电压则可灵活配置为1.8V、2.5V或3.3V，这增强了与不同逻辑电平外围器件的兼容性，简化了系统电源设计。其封装形式为168引脚、芯片级球栅阵列（168-LFBGA， CSPBGA），采用表面贴装技术，适用于高密度PCB布局。该器件的工作温度范围为0°C至70°C（商业级），确保了在常规商业和工业环境下的稳定运行。对于需要可靠供应链和技术支持的客户，可以通过授权的ADI代理商获取该产品及相关设计资源。

凭借其强大的信号处理能力、丰富的集成外设和灵活的连接选项，ADSP-BF516KBCZ-4非常适合应用于对实时性和能效有严格要求的领域。典型应用场景包括工业自动化中的机器视觉与电机控制、专业音频处理设备、生物医学信号分析仪器、以及需要嵌入式网络功能和多媒体处理的通信网关或便携式设备。其平衡的架构使其成为在单一平台上实现复杂算法、控制逻辑和用户界面集成的理想选择。
