ADP2140ACPZ1528R7（报价、图片、封装、技术参数及文档）

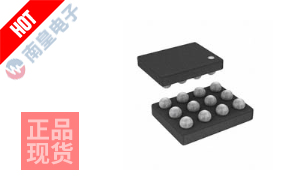

产品参考图片

ADP2140ACPZ1528R7

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性 + 开关，封装:10-LFCSP-WD（3x3）
技术参数：IC REG DL BUCK/LNR SYNC 10LFCSP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

ADP2140ACPZ1528R7 技术参数详情：

ADP2140ACPZ1528R7是一款由亚德诺半导体（Analog Devices）设计的高度集成电源管理芯片，采用先进的10引脚LFCSP封装。该器件内部集成了一个高效率的同步降压（Buck）转换器和一个低压差线性稳压器（LDO），构成了一个紧凑的双输出电源解决方案。其核心架构基于3MHz的高开关频率设计，允许使用极小的外部电感和电容，从而显著节省了PCB板面积，这对于空间受限的便携式和微型化设备至关重要。

该芯片的功能特点突出体现在其高集成度与智能化管理上。降压转换器可提供高达600mA的电流输出，输出电压固定为1.5V；而LDO则可提供300mA的电流输出，输出电压固定为2.8V。两个输出通道均具备独立的使能控制引脚，并且芯片内部集成了定序器功能，允许用户通过外部电阻灵活配置两个输出的上电与断电时序，这对于需要严格电源轨上电顺序的复杂数字系统（如处理器、FPGA、ASIC）而言是一项关键特性，能有效防止闩锁现象并确保系统可靠启动。

在接口与参数方面，ADP2140ACPZ1528R7拥有宽广的1.65V至5.5V输入电压范围，使其能够兼容多种电源，包括单节锂离子电池、USB端口或3.3V/5V系统总线。其工作温度范围覆盖工业级的-40°C至125°C，确保了在恶劣环境下的稳定运行。对于需要可靠供应链支持的客户，可以通过专业的ADI芯片代理获取该产品的技术支持和供货信息。芯片采用表面贴装形式，包装提供卷带（TR）和剪切带（CT）选项，适合自动化贴片生产。

该芯片的典型应用场景广泛，尤其适用于对空间、效率和电源时序有严格要求的领域。它是智能手机、平板电脑、便携式医疗设备、物联网（IoT）传感器节点以及手持式测试仪表的理想选择。其双输出设计能够分别为系统的核心处理器（如MCU、DSP）和外围模拟电路（如传感器、射频模块）提供纯净、稳定的电源，而内置的定序器则简化了系统电源管理设计，提升了整体可靠性。
