ADP2125B-1.26EVALZ（报价、图片、封装、技术参数及文档）

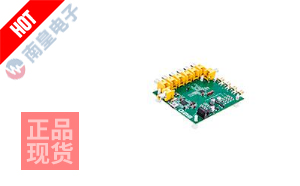

产品参考图片

ADP2125B-1.26EVALZ

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板，封装:
技术参数：EVAL BOARD FOR ADP2125B
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

ADP2125B-1.26EVALZ 技术参数详情：

ADP2125B-1.26EVALZ是亚德诺半导体（Analog Devices）推出的一款用于评估ADP2125B芯片性能的完全组装评估板。该评估板隶属于DC-DC与AC-DC开关电源（SMPS）评估板系列，旨在为工程师提供一个经过验证的硬件平台，以便快速、准确地评估ADP2125B降压型稳压器在实际应用中的表现，从而加速产品设计进程。

该评估板的核心是ADP2125B芯片，这是一款采用同步整流架构的高效率、固定频率降压DC-DC转换器。其内部集成了高端和低端功率MOSFET开关管，不仅简化了外部电路设计，减少了整体解决方案的尺寸，还通过优化的同步整流技术显著提升了转换效率，尤其是在中低负载条件下。芯片工作在6MHz的固定开关频率，这一高频特性允许使用更小体积的电感器和电容器，为实现超紧凑的电源解决方案奠定了基础，非常适用于对空间有严格限制的便携式设备。

在功能实现上，该板卡预设输出电压为1.26V，最大可提供500mA的连续输出电流。其输入电压范围设计为2.1V至5.5V，能够兼容单节锂离子电池、多节碱性/镍氢电池或标准的3.3V/5V电源轨，为多种供电场景提供了灵活性。板载的完全填充元件构成了一个完整的降压转换电路，用户可以通过测量点轻松访问关键信号，如输入电压、输出电压、开关节点和反馈网络，方便进行波形观测和性能测试。稳定的输出电压精度和良好的负载瞬态响应是其设计的重点。

评估板的接口设计直观，主要电气参数明确。输入和输出均通过标准的连接器或测试焊盘引出。其核心参数包括：1.26V固定输出、500mA输出电流能力、2.1V至5.5V的宽输入范围以及6MHz的开关频率。这些参数共同决定了其在高效率、小尺寸的电源管理应用中的优势。工程师可以通过ADI代理商获取此评估板及相关技术支持，以进行深入的电气特性评估和系统集成测试。

该解决方案主要面向空间和效率敏感型的电子设备，例如便携式医疗仪器、智能穿戴设备、物联网传感器节点、手持式通信设备以及需要低电压核心电源的FPGA或ASIC辅助电源。在这些应用中，ADP2125B-1.26EVALZ评估板能够帮助设计者验证电源系统的稳定性、效率和热性能，确保基于ADP2125B芯片的设计能够以最优的尺寸和性能投入量产。
