ADN2807ACPZ-RL（报价、图片、封装、技术参数及文档）

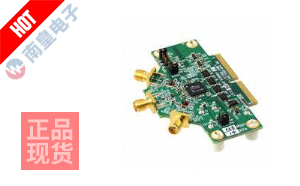

产品参考图片

ADN2807ACPZ-RL

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 时钟/定时 > 应用特定时钟/定时，封装:48-LFCSP（7x7）
技术参数：IC CDR SONET/SDH 48-WFQFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

ADN2807ACPZ-RL 技术参数详情：

ADN2807ACPZ-RL是亚德诺半导体（Analog Devices）推出的一款高性能时钟与数据恢复（CDR）集成电路，采用先进的48引脚LFCSP封装，专为高速串行通信链路设计。其核心架构集成了一个高带宽的锁相环（PLL），能够从输入的串行数据流中精确提取出时钟信号，并同步恢复出低抖动的数据。该器件内部集成了低噪声压控振荡器（VCO）和精密的相位检测电路，确保在恶劣的电气环境下也能实现稳定的时钟锁定与数据重构，为系统提供可靠的时序基准。

该芯片的功能特点突出，其工作频率最高可达622MHz，完全满足SONET/SDH网络标准中STM-4/OC-12等级的应用需求。它采用电流模逻辑（CML）作为标准的输入和输出接口，具备优异的抗共模噪声能力和高速信号完整性。器件内置的时钟数据恢复电路能够处理高达6000UI的输入抖动容限，并输出极低抖动的恢复时钟与重定时数据。其1:2的输入输出比率设计，允许单一串行数据输入生成两路同步的时钟与数据输出，为系统冗余或监控提供了便利。此外，其工作电压范围为3V至3.6V，并支持-40°C至85°C的工业级工作温度，确保了在各种环境下的稳定性和可靠性。

在接口与参数方面，ADN2807ACPZ-RL的输入和输出均支持真正的差分信号，有效抑制了共模干扰，提升了系统在高速率下的信噪比。其表面贴装型的48-VFQFN（CSP）封装不仅节省了宝贵的电路板空间，还优化了高频下的散热与电气性能。对于需要批量采购或技术支持的客户，可以通过授权的ADI代理获取完整的规格书、评估板以及应用设计指导。该芯片的卷带（TR）包装也适用于自动化贴片生产线，提高了生产效率。

在应用场景上，这款芯片主要定位于光通信和电信基础设施领域，是构建SONET/SDH同步光网络设备、光纤通道收发器以及高速背板互连系统的关键元器件。它能够广泛应用于光纤线路终端（OLT）、光网络单元（ONU）、分插复用器（ADM）以及高速测试测量设备中，负责在接收端对高速串行数据进行时钟恢复和信号重整，从而保证整个通信链路的数据传输质量与同步精度。
