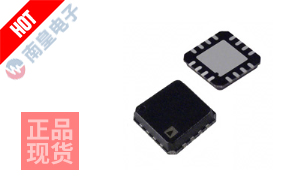

产品参考图片

ADA4830-2BCPZ-R7

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器，封装:16-LFCSP（3x3）
技术参数：IC OPAMP DIFF 2 CIRCUIT 16LFCSP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

ADA4830-2BCPZ-R7 技术参数详情：

ADA4830-2BCPZ-R7是亚德诺半导体（Analog Devices）推出的一款高性能、双通道、全差分放大器。该器件采用先进的半导体工艺和架构设计，旨在为要求苛刻的差分信号调理应用提供卓越的共模抑制比（CMRR）和电源抑制比（PSRR），同时保持极低的失真和噪声水平。其内部集成了两个完全独立的差分放大器通道，每个通道均经过精密匹配，确保了通道间优异的一致性，这对于需要多路同步采样的系统至关重要。

该放大器具备高达250V/s的压摆率和84MHz的-3dB带宽，使其能够快速、准确地处理高频信号，非常适合高速数据采集和通信系统中的信号缓冲与驱动。其工作电压范围覆盖2.9V至5.5V，为单电源或双电源供电系统提供了灵活的电源选项。在提供高达125mA输出电流能力的同时，每个通道的静态电流仅为6.8mA，实现了高性能与低功耗的平衡。其宽工作温度范围（-40°C至125°C）和表面贴装型16引脚LFCSP封装，使其能够稳定可靠地工作在工业与汽车等严苛环境中。

在接口与参数方面，ADA4830-2BCPZ-R7作为全差分放大器，其输入和输出均设计为差分形式，能够有效抑制共模噪声，提升信号完整性。高输出电流驱动能力使其能够直接驱动低阻抗负载，如模数转换器（ADC）的输入或长电缆。用户可以通过外部电阻灵活设置增益，适应不同的信号调理需求。对于关键元器件的采购，建议通过正规的ADI授权代理渠道，以确保获得原装正品和完整的技术支持。

基于其出色的性能，该芯片广泛应用于需要高精度、高速度差分信号处理的领域。典型应用场景包括驱动高速、高分辨率模数转换器（如SAR ADC和Δ-Σ ADC），作为通信基础设施中射频（RF）和中频（IF）阶段的差分线路驱动器，在工业自动化系统中用于传感器信号（如电桥传感器）的调理与放大，以及在汽车电子中用于电池管理系统（BMS）和电机控制单元的精密信号链。其稳健的设计使其成为提升系统动态范围和抗干扰能力的理想选择。
