AD9516-0BCPZ（报价、图片、封装、技术参数及文档）

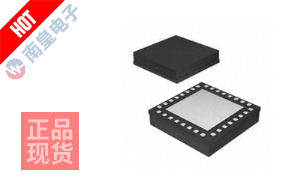

产品参考图片

AD9516-0BCPZ

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 时钟/定时 > 时钟发生器，PLL，频率合成器，封装:64-LFCSP-VQ（9x9）
技术参数：IC CLOCK GENERATOR 64LFCSP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

AD9516-0BCPZ 技术参数详情：

AD9516-0BCPZ是一款由亚德诺半导体（ADI）设计的高性能时钟发生器与扇出缓冲器。该器件集成了一个整数N分频锁相环（PLL）和一个内部压控振荡器（VCO），其核心频率最高可达2.95 GHz。PLL部分支持灵活的参考时钟输入，并可通过串行端口（SPI）进行编程配置，以实现精确的频率合成与相位对齐。其核心价值在于将高性能的时钟生成与低抖动的扇出分配功能集成于单一的64引脚LFCSP封装内，为复杂的多时钟域系统提供了高度集成的解决方案。

该芯片的功能特点十分突出。它提供了多达14路独立的时钟输出通道，这些通道被分为两组，每组均可独立配置为LVDS、LVPECL或CMOS电平标准，极大地增强了系统设计的灵活性。每路输出均配备了独立的分频器（从1到32可编程）和数字延迟调整功能，允许对时钟信号的相位进行精细微调，这对于需要严格时序对齐的应用至关重要。其内部VCO和PLL电路经过优化，在生成高频时钟的同时，能够保持极低的抖动性能，这对于保证高速数据转换器（ADC/DAC）、高速串行链路（如JESD204B）和射频系统的信号完整性具有决定性意义。

在接口与关键参数方面，AD9516-0BCPZ采用3.3V单电源供电，工作电压范围为3.135V至3.465V，确保了稳定的工作状态。其工作温度范围覆盖工业级标准的-40°C至85°C，适合在严苛的环境下运行。输入接口支持差分或单端时钟参考信号，而所有输出均支持差分模式，有效抑制了共模噪声。对于需要可靠供应链支持的客户，可以通过授权的ADI芯片代理获取正品器件和技术支持。其表面贴装型的64-VFQFN（LFCSP）封装也符合现代高密度PCB板的设计要求。

该芯片的应用场景广泛，主要面向对时钟质量和多路时钟分配有苛刻要求的领域。它是高速数据采集系统、无线通信基础设施（如基站）、雷达系统、自动测试设备（ATE）以及高端医疗成像设备的理想时钟解决方案。特别是在需要为多个高速ADC、DAC或FPGA提供同步、低抖动时钟的系统中，AD9516-0BCPZ通过其高度集成的架构，能够显著简化时钟树设计，减少元件数量，提升整体系统的性能和可靠性。
