AD7862AN-10（报价、图片、封装、技术参数及文档）

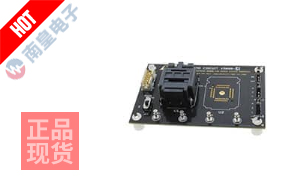

产品参考图片

AD7862AN-10

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 数据采集 > 模数转换器（ADC），封装:28-PDIP
技术参数：IC ADC 12BIT 28-PDIP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

AD7862AN-10 技术参数详情：

AD7862AN-10是一款由亚德诺半导体（ADI）推出的高性能、双通道、12位模数转换器（ADC）。该器件采用逐次逼近寄存器（SAR）架构，集成了两个完整的ADC通道、采样保持放大器、内部时钟以及高稳定性的带隙基准电压源。其核心设计围绕一个高速、低功耗的12位SAR ADC展开，每个通道均配备独立的采样保持电路，确保了在多通道应用中的信号完整性。这种集成化的设计不仅简化了外部电路，还显著提升了系统的整体可靠性和精度。

该芯片的一个突出特性是支持同步采样功能，其两个ADC通道可以同时对两路模拟输入信号进行捕获和转换，这对于需要精确测量多路信号相位关系的应用至关重要，例如电机控制、三相功率监测等。它提供高达250 kSPS的采样率，能够满足中高速数据采集的需求。输入配置为4路单端信号，通过内部多路复用器（MUX）连接到两个ADC，提供了灵活的通道选择。数据输出采用并行接口，便于与微处理器或数字信号处理器（DSP）进行高速数据交换。供电方面，模拟和数字部分均采用单一的5V电源，简化了电源设计。其工作温度范围覆盖-40°C至85°C，确保在工业级严苛环境下稳定运行。

在接口与参数层面，AD7862AN-10提供了高度的设计灵活性。它支持外部或内部参考电压选项，允许用户根据系统对精度和稳定性的具体要求进行选择。其封装形式为标准的28引脚双列直插封装（PDIP），便于原型开发和在传统板卡上的焊接与测试。虽然该型号目前已处于停产状态，但在许多现有系统和备件需求中仍具有重要价值。对于需要获取此类经典器件或寻求替代方案的工程师，联系专业的ADI一级代理商是获取可靠产品信息和技术支持的有效途径。

基于其同步采样、双通道集成和工业级温度范围的特点，AD7862AN-10非常适合于要求多通道数据同步采集的工业自动化和控制系统。典型应用场景包括电机驱动与伺服控制系统，用于同时监测电流和电压；多相电源监控与功率分析仪；以及需要同步采集多路传感器信号的数据采集系统（DAQ）和测试测量设备。其稳健的设计使其成为早期工业与仪器仪表项目中实现高精度、同步数据转换的经典解决方案。
