AD5306ARU（报价、图片、封装、技术参数及文档）

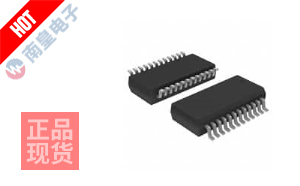

产品参考图片

AD5306ARU

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 数据采集 > 数模转换器（DAC），封装:16-TSSOP
技术参数：IC DAC 8BIT 16-TSSOP
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

AD5306ARU 技术参数详情：

AD5306ARU是一款由亚德诺半导体（Analog Devices）设计生产的四通道、8位分辨率电压输出型数模转换器（DAC）。该芯片采用电阻串（R-String）架构，每个通道均集成了一个精密输出缓冲放大器，能够直接驱动负载。其核心设计确保了在2.5V至5.5V的单电源供电下，各通道能够独立输出与参考电压成比例的稳定模拟电压，为多通道模拟信号生成提供了高度集成的解决方案。

该器件集成了多个关键特性以满足精密控制应用的需求。其四通道设计显著节省了板级空间和系统成本，尤其适合需要多路模拟输出的场合。每个DAC通道均具备独立的轨到轨输出缓冲器，输出电压范围覆盖从地到供电电压（VDD），确保了最大的动态输出范围。芯片内部集成的上电复位电路确保器件在启动时，DAC寄存器被清零，输出电压为0V，增强了系统的安全性和可预测性。此外，通过一个三线式串行接口（兼容IC标准），微控制器可以方便地写入数据并更新任意或所有DAC通道的输出，通信速率最高可达400 kHz。

在接口与参数方面，AD5306ARU支持宽范围单电源工作，模拟与数字电源电压均为2.5V至5.5V，兼容3V和5V逻辑系统，设计灵活性高。其建立时间典型值为8s，能够满足多数中速控制与信号生成应用的速度要求。在精度方面，芯片提供了良好的线性度，积分非线性（INL）和微分非线性（DNL）分别典型值为±0.15 LSB和±0.02 LSB。器件采用紧凑的16引脚TSSOP封装，工作温度范围覆盖工业级标准的-40°C至+105°C，保证了在苛刻环境下的可靠性。对于需要可靠供应链支持的开发者，可以通过ADI中国代理获取相关的技术支持和产品信息。

基于其多通道、易用接口和稳定的电压输出能力，该芯片广泛应用于工业自动化、过程控制、数字增益与偏移量调整、可编程电压源以及电机控制等场景。它能够高效地将微处理器的数字指令转化为多路精确的模拟控制信号，是构建智能控制系统和测试设备中模拟前端的关键组件。
