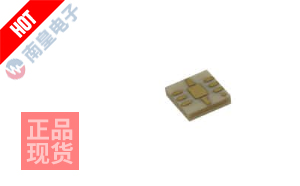

产品参考图片

122782-HMC566LP4E

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：开发板，套件，编程器 > 评估板 > 射频评估和开发套件，板，封装:
技术参数：EVAL BOARD FOR HMC566LP4E
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

122782-HMC566LP4E 技术参数详情：

122782-HMC566LP4E是亚德诺半导体（Analog Devices）针对其HMC566LP4E毫米波放大器芯片推出的专用评估板。该评估板隶属于ADI的射频评估与开发套件系列，旨在为工程师提供一个经过验证的硬件平台，以便快速、准确地评估HMC566LP4E芯片在28GHz至36GHz频段内的实际性能，从而加速其在最终产品中的集成与应用进程。

该评估板的核心设计紧密围绕HMC566LP4E芯片的架构展开。HMC566LP4E是一款基于GaAs（砷化镓）pHEMT工艺的宽带功率放大器，其内部集成了多级放大电路，能够在整个Ka波段提供稳定的增益和功率输出。评估板通过精密的PCB布局和优化的阻抗匹配网络，确保了从直流电源、射频输入到射频输出端口的信号完整性，最大限度地还原了芯片在理想工作条件下的性能表现，避免了因外围电路设计不当而引入的测量误差。

在功能特性上，这款评估板充分展现了配套芯片的卓越性能。它允许用户直接验证HMC566LP4E在28GHz至36GHz超宽频带内的高增益、高输出功率以及良好的线性度。板载设计集成了必要的偏置电路和滤波元件，用户仅需连接标准K型或V型同轴连接器、提供单电源供电，即可便捷地完成关键的S参数（如S21增益、S11输入回波损耗）和功率特性（如P1dB压缩点、饱和输出功率）的测量。这种即插即用的特性极大地简化了高频电路评估的复杂性，尤其适用于对开发周期有严格要求的项目。对于需要批量采购或深度技术支持的客户，可以通过官方授权的ADI代理获取该评估板及相关芯片，以确保供应链的稳定和获得专业的技术服务。

从接口与参数来看，评估板严格遵循了实验室测试的通用标准。其射频输入/输出端口通常采用2.92mm或K型连接器，以支持高达40GHz的测试频率，确保在目标频段内极低的插入损耗和反射。直流供电接口设计简洁，兼容常见的实验室电源。评估板本身作为测试载体，其核心电气参数完全由所承载的HMC566LP4E芯片定义，包括典型的小信号增益、噪声系数、输出三阶交调点（OIP3）以及功率附加效率（PAE）等，这些关键指标均可通过连接矢量网络分析仪、频谱分析仪等标准仪器在板直接测得。

在应用场景方面，122782-HMC566LP4E评估板是开发下一代高频无线系统的关键工具。它主要面向点对点无线回传、卫星通信终端、毫米波雷达传感器以及5G/6G基础设施中需要Ka波段功率放大的场景。工程师利用此评估板，不仅可以完成芯片的选型验证和性能表征，还能基于其参考电路进行快速原型设计，优化系统级的链路预算，从而有效缩短从概念到产品实现的研发时间。
