119197-HMC658LP2（报价、图片、封装、技术参数及文档）

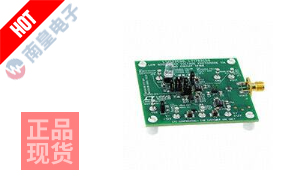

产品参考图片

119197-HMC658LP2

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：开发板，套件，编程器 > 评估板 > 射频评估和开发套件，板，封装:
技术参数：BOARD EVAL HMC658LP2E
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

119197-HMC658LP2 技术参数详情：

119197-HMC658LP2是亚德诺半导体（Analog Devices）推出的一款针对HMC658LP2E射频衰减器芯片的专用评估板。该评估板隶属于ADI的射频评估与开发套件系列，旨在为工程师提供一个完整、即用的硬件平台，以快速验证和评估HMC658LP2E衰减器芯片在真实工作环境下的性能，从而加速系统原型设计与集成进程。

该评估板的核心设计紧密围绕HMC658LP2E芯片展开，其布局与走线经过精密优化，以最大限度地减少寄生效应，确保从直流到25GHz的极宽频率范围内评估信号的完整性。板载提供了必要的电源滤波、偏置电路以及标准射频连接器（如SMA），用户只需连接信号源、测量仪器及直流电源，即可立即对芯片的衰减功能、线性度、切换速度等关键指标进行表征。

在功能特性上，此评估板充分展现了配套芯片HMC658LP2E的卓越性能。它支持对一款宽带、高精度数字步进衰减器（DSA）的全面评估，其频率覆盖范围从直流延伸至25GHz，适用于C、X、Ku乃至部分Ka波段的苛刻应用。评估板允许用户通过外部控制电压或数字接口，精确测试芯片的多位衰减状态、优异的衰减精度与平坦度，以及在整个频带内稳定的输入/输出回波损耗。通过此平台，工程师可以直观地验证芯片在快速切换、低功耗以及高功率处理能力方面的表现。

在接口与参数方面，评估板119197-HMC658LP2提供了简洁明了的硬件接口。射频输入输出端采用高性能SMA连接器，确保可靠的微波连接。控制接口则设计为便于连接逻辑电平信号，以测试衰减器的数字控制功能。其评估的核心对象HMC658LP2E芯片本身，作为一个有源状态的组件，在类型上属于射频衰减器，这正是该评估板存在的价值所在。对于需要快速获取样片或技术支持的开发者，联系专业的ADI代理是高效推进项目的重要途径。

基于其覆盖直流到25GHz的超宽带特性与高精度评估能力，119197-HMC658LP2评估板典型应用于微波点对点通信、卫星通信、测试与测量设备、军用电子战（EW）系统以及5G毫米波基础设施等前沿领域的研发阶段。它使得系统架构师和射频工程师能够在设计初期就准确把握核心衰减器元件的性能边界，为最终产品实现最优的增益控制、信号调理和动态范围优化提供至关重要的数据支撑。
