下一代工业自动化控制器 构建高通道密度数字IO模块
(2025年5月1日更新)

当工业4.0浪潮席卷时,智能传感器在工厂环境中越来越流行。广泛使用的传感器带来了一个重要的变化,即在旧控制器中处理大量的传感器IO,包括数字IO或模拟IO。因此,构建高密度的可控尺寸和热量IO模块成为关键。AD重点介绍数字IO。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)

通常,PLC中的数字IO电阻/电容或独立的分立式设备FET驱动组件。为了尽可能减小控制器的尺寸,并要求能够处理2到4倍的通道数量,这促进了从分立方案向集成方案的转变。

此外,分立式方法存在许多缺点,特别是当每个模块处理的通道数量达到8个或更多时。事实上,只要提到高热量/功耗和大量分立式组件(从尺寸和平均故障间隔)(MTBF)当需要可靠的系统规格时,角度)和分立方法是不可行的。

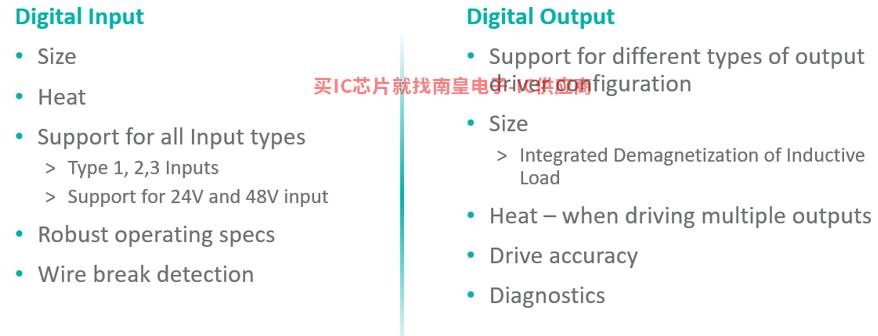

图1显示构建高密度数字输入(DI)和数字输出(DO)技术挑战模块。DI和DO在系统中,需要考虑尺寸和散热。

图3。使用分立逻辑构建的数字输入模块的估计功耗

从散热的角度来看,这种分立式设计不能支持单板上的多个通道。

集成式数字输入设计的最大优势之一在于显着降低功耗,从而减少散热。大多数集成式数字输入器件允许可配置的输入电流限制,以显着降低功耗。

限流值设置为2.6mA当功耗显著降低时,每个通道约为60mW。如下图4所示:

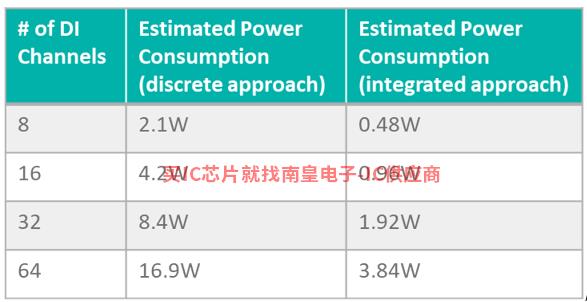

图4.采用集成式DI节省芯片数字输入模块的估计功率

反对分立式逻辑设计的另一个原因是:有时DI模块必须支持不同类型的输入。IEC公布的标准24V由于其电流和阈值限值非常相似,数字输入规格分为1型、2型和3型。2型有6型mA限流值更高。由于大多数立值都需要更新,因此在采用分立式方法时可能需要重新设计。

集成数字输入产品通常支持所有这三种类型。从本质上讲,集成数字输入设备通常支持1型和3型。然而,为了满足最低6型输入的要求mA需要现场输入并联使用两个通道进行电流要求。只调整限流电阻。这需要电路板的变化,但变化很小。

例如,当前AD的DI设备限流值为3.5mA/通道。因此,当两个通道并联使用时,如果系统必须连接到2型输入,则需要调整REFDI电阻和RIN电阻。对于一些较新的部件,也可以使用引脚或软件选择电流值。

图5.并联使用两个通道支持2型数字输入

要支持48V数字输入信号(非常见要求)需要使用类似的过程,并且必须添加外部电阻来调整现场一端的电压阈值。设置外部电阻值,使引脚限流值*R 阈值应满足现场一端的电压阈值规范(见设备数据手册)。

最后,由于数字输入模块与传感器连接,因此设计必须符合可靠的工作特性要求。当使用分立式方案时,必须仔细设计这些保护功能。选择集成式数字输入器件时,确保根据行业规范确定以下各项:

●宽输入电压范围(例如,高达40V)。

●可使用现场电源(7)V至65V)。

●能够承受高ESD(±15kV ESD气隙)和浪涌(一般为1KV)。

提供过电压和过温诊断也很有用MCU采取合适的AD中国官网操作。

设计高通道密度数字输出模块

典型的分立式数字输出设计数字输出设计FET,由微控制器驱动。配置可以使用不同的方法FET,驱动微控制器。

高端负载开关的定义是:它由外部信号控制,连接或断开电源与给定负载的连接。与低端负载开关相比,高端开关提供负载电流,而低端开关连接或断开负载接地连接,从负载获取电流。尽管它们都使用单个FET,但低端开关的问题是负载和接地之间可能会短路。保护高端开关负载,防止接地短路。但低端开关的实现成本较低。有时,输出驱动器配置为推拉开关,需要两个MOSFET。参见下方的图6:

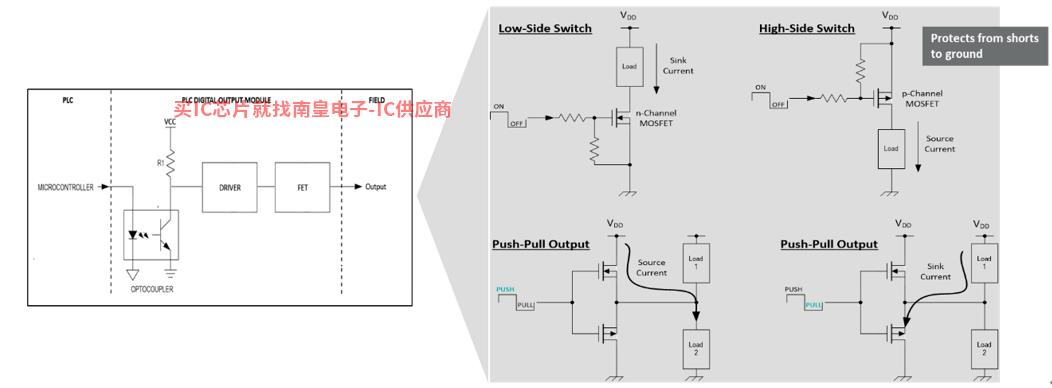

图6.不同配置的数字输出驱动器

集成式DO多个装置可以使用DO通道集成到单个设备中。由于使用高端、低端和推拉开关FET由于配置不同,各种输出驱动器可以使用不同的设备。

内置消磁的感性负载

集成数字输出器件的关键优点之一是内置感性负载消磁功能。

感性负载是任何包含线圈的装置,通常在通电后进行一些机械工作,如电磁阀、电机和执行器。电流引起的磁场可以移动继电器或接触器中的开关触点,以操作电磁阀或旋转电机轴。在大多数情况下,工程师使用高端开关来控制感性负载,挑战是当开关打开,电流不再流入负载时,如何给电感放电。放电不当造成的负面影响包括:继电器触点可能会拉弧,大负压峰会损坏敏感型IC,产生高频噪声或EMI,然后影响系统性能。

在分立方案中,放电感性负载最常见的解决方案是使用续流二极管。在本电路中,当开关关闭时,二极管反向偏置,不导电。当开关打开时,电感的负电源电压会使二极管正向偏置,从而通过引导电流衰减存储能量,直到达到稳定状态,电流为零。

对于许多应用,尤其是工业行业的每一个应用,IO该卡具有多个输出通道的应用,通常尺寸较大,会导致成本和设计尺寸大幅增加。

现代数字输出装置使用主动钳位电路在装置中实现此功能。AD已获得专利的安全消磁(SafeDemagTM)该功能允许数字输出装置在不受电感限制的情况下安全关闭负载。有关更多详细信息,请点击此访问网站查看应用笔记。

在选择数字输出设备时,需要考虑多个重要因素。数据手册中应仔细考虑以下规格:

●检查最大连续电流额定值,并确保在必要时并联多个输出以获得更高电流的驱动器。

●确保输出器能够驱动多个高电流通道(超过温度范围)。参考数据手册,确保导电阻、电源电流和热电阻值尽可能低。

●输出电流驱动精度规格也很重要。

诊断信息对于在一些超出范围的工作条件下恢复非常重要。首先,我希望获得每个输出通道的诊断信息。包括温度、过电流、开路和短路。从整体(芯片)来看,重要诊断包括热关断VDD欠压和SPI诊断。在集成数字输出器中找到部分或全部诊断。

可编程数字输入/输出设备

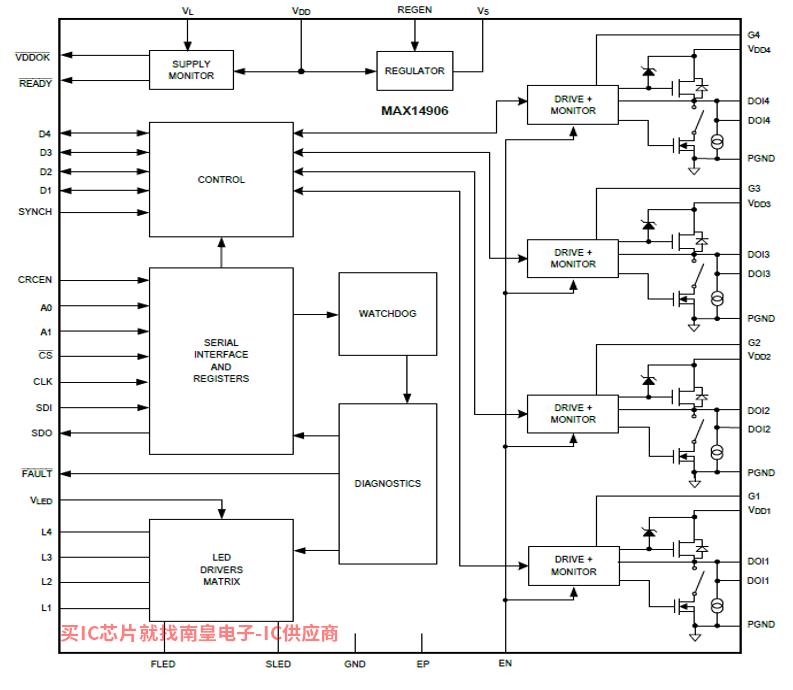

通过在IC上集成DI和DO,可以构建可配置的产品。这是一个可配置为输入或输出的4通道产品示例。

图7.4通道可配置方案DI/DO产品

它有一个DIO这意味着单个通道可以在高端或推拉模式下配置为DI(1/3型或2型)或数字输出。DO上限流值可设置为130mA至1.2A。内置消磁功能。在1/3或2型数字输入之间切换,只需设置一个引脚,无需使用外部电阻。

这些设备不仅配置方便,而且耐用,可以在工业环境中工作。这意味着高ESD,提供高达60V电源电压保护和线路接地浪涌保护。

可以看出,这是一种可以通过集成方法实现更多可能性(可配置)DI/DO模块)示例。

结论

当设计高密度数字输入或输出模块时,一旦通道密度超过一定数量,分立方案就变得毫无意义。综合设备选项必须仔细考虑散热、可靠性和尺寸。

选择集成式DI或DO在设备中,必须注意一些重要的数据点,包括可靠的工作特性、诊断和支持多种输入输出配置。
