操作放大器广泛应用于各种电子电路中。它们用于放大小电压,以进一步执行信号处理。烟雾探测器、光电二极管跨阻放大器、医疗器械甚至工业控制系统都需要尽可能低的操作放大器输入电容,因为它会影响噪声增益(Noise Gain),然后影响系统的稳定性,特别是高频率、高增益的系统。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
问题:
在测量放大器输入电容时,应注意哪些方面?
答案:
必须确保测量精度不受影响PCB或测试装置的杂散电容和电感影响。您可以通AD中国代理商过度使用低电容探头,PCB使用短连接线,尽量避免在信号线下大面积铺设。
操作放大器广泛应用于各种电子电路中。它们用于放大小电压,以进一步执行信号处理。烟雾探测器、光电二极管跨阻放大器、医疗器械甚至工业控制系统都需要尽可能低的操作放大器输入电容,因为它会影响噪声增益(Noise Gain),然后影响系统的稳定性,特别是高频率、高增益的系统。
为了尽可能提高相应电路的精度,我们需要知道操作放大器的输入电容的大小。然而,该信息通常不在数据手册中提供,因此需要单独确定。这可能很困难,因为在许多情况下,输入电容只有几个pF。
表1列出了几个不同的操作放大器示例及其各自的输入电容值。

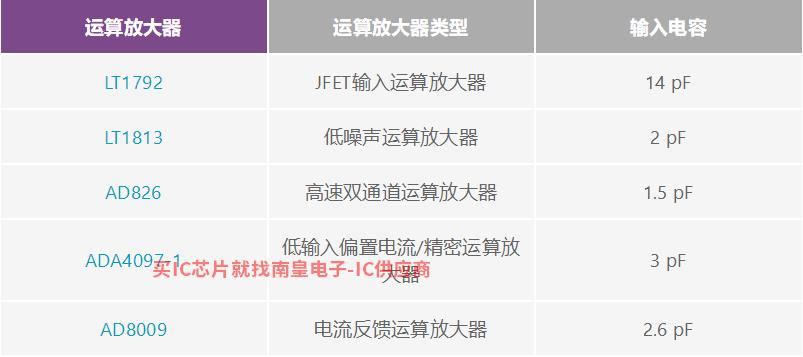

表1.不同的操作放大器及其输入电容值

如何确定输入电容

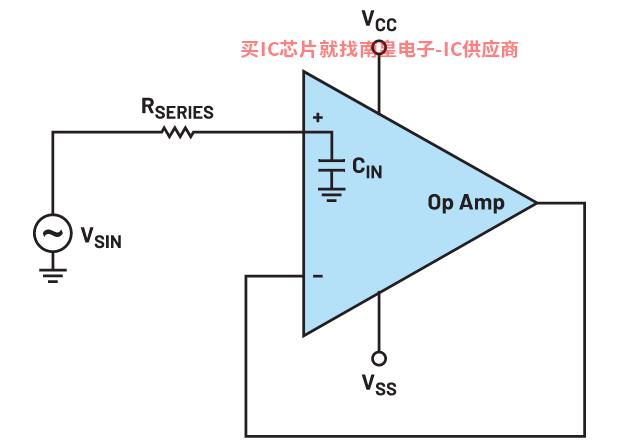

图1显示了一种简单的方法来确定操作放大器输入电容,即增加电阻,并与操作放大器输入串联(RSERIES)。网络分析仪可以记录一阶低通滤波器的频率响应。输入电容可根据频率响应计算。RSERIES一般在10 kΩ至100 kΩ之间。

f1(–3 dB)在没有运算放大器的情况下,使用网络分析仪进行测量–3 dB转角频率,RTH串联电阻与插入(RSERIES)、输入端接电阻(50 Ω)和功率分配器(Thévenin同等产品)50 Ω源阻抗成函数关系:

然后安装操作放大器PCB上。
由于PCB杂散电容与操作放大器的输入电容并联,因此在公式1中添加CIN,如公式3所示:

其中,f2(–3 dB)使用带有操作放大器的网络分析仪进行测量–3 dB转角频率,RTH2.串联电阻与插入,输入端接电阻(50 Ω)、功率分配器的输出电阻(50 Ω),操作放大器(RCM)共模输入阻抗成函数关系:

一般来说,对于拥有CMOS操作放大器输入,RSERIES<< RCM。所以,RTH2≈ RTH公式3可改写为公式5:

然后,操作放大器的输入电容可以使用公式1和公式5来确定。
结论
很难测量操作放大器的输入电容。通常只有几个pF,测试设置中的寄生效应会扭曲测量结果。我们可以使用小型测试装置,以及由网络分析仪和功率分配器构成的适用测量设备轻松确定输入电容:首先,确定杂散电容(测试设置中的误差电容),然后,通过频率响应确定运算放大器电路的组合电容(误差电容和输入电容)。实际输入电容可根据上述公式计算。
